高手在民间,如何自制一款可视对讲机

2022-02-24

   上一篇讲了X3的可视化功能,那要如何自制一款可视对讲机呢?还真有高手趁着春节假期研究出了用法。本着独乐乐不如众乐乐的心态,今天就给大家普及下这个方案。


   因为之前已经买过一台Drift X3 头戴式相机,查了公司官网的软件页面,发现有一个X3 双向通话固件版本,可以直接下载使用。


   下载完成后,将压缩后获得的X3.bin 文件拷贝到相机TF卡的根目录上,完成后将X3断开与电脑连接,重新启动X3后,可以看到X3进入升级程序,整个过程大约持续2分钟左右,期间X3会自动重启几次,过程中不用管它,待其不再自动重启后,就可以操作相机,玩转双向通话功能了。

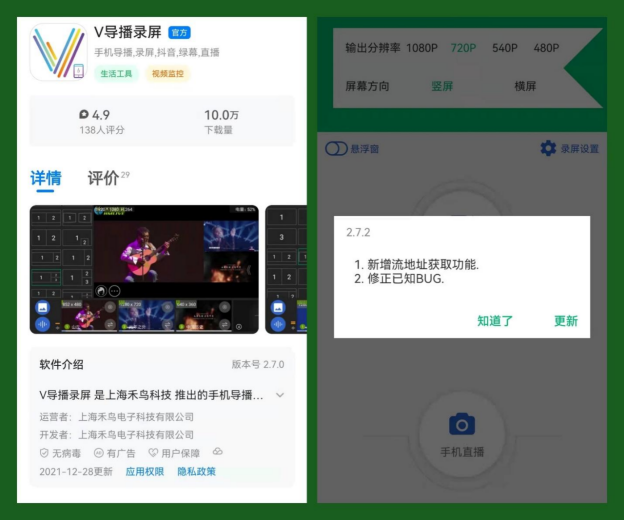

   因为相机本身只是通话端的一侧,在另外一侧我们可以使用一台Android 平板,在平板上安装一款免费的视频导播软件:V导播录屏App,在应用宝或者浏览器上搜索下载并安装,安装完成后有可能会提示有最新版本,按提示升级即可。




   温馨提示:目前这软件只支持Android系统,请勿使用iOS设备。

   下面是实现双向视频通话的操作步骤

   1)打开平板,连接无线路由网络:

   小提示:IP网络需要自行准备,可以是家中固定路由,或者移动路由(Mi-Fi设备),如果需要更远的距离,可以自行购买AP 桥接设备。

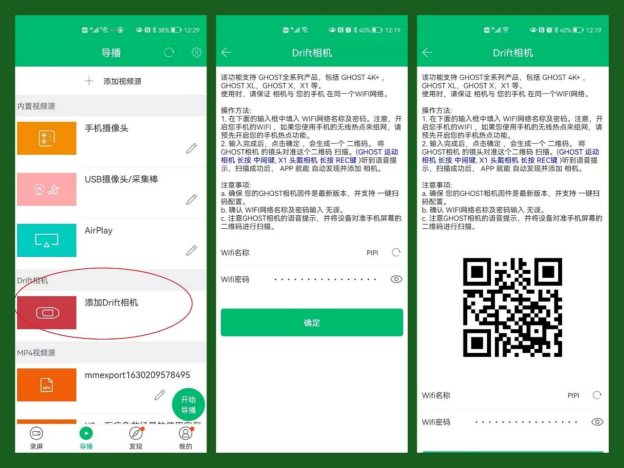

   2)开启V导播录屏App,选择“导播-添加Drift 相机”,在Drift相机页面,输入路由的名称和密码,根据页面教程,开启X3后,长按侧面的录像键进入扫码模式,将镜头对准二维码,保持20cm距离,听到提示音“扫描成功”后,即可放下相机,静候其接入网络,一旦接入,在导播界面的“添加Drift相机”菜单前,将出现该相机的图标(建立连接只需要做一次,成功设置后,X3再次开机将会自动连接之前设置的网络,V导播App也会自动发现X3设备)




   3)设备出现在导播页面后,点击右下角的“开始导播”按钮,在随后出现的添加推流地址页面,因为我们配置的是自组网的对讲系统,无需发送到公网,这里可以随意填写一个RTMP推流地址,点击导播按钮进入下一页。

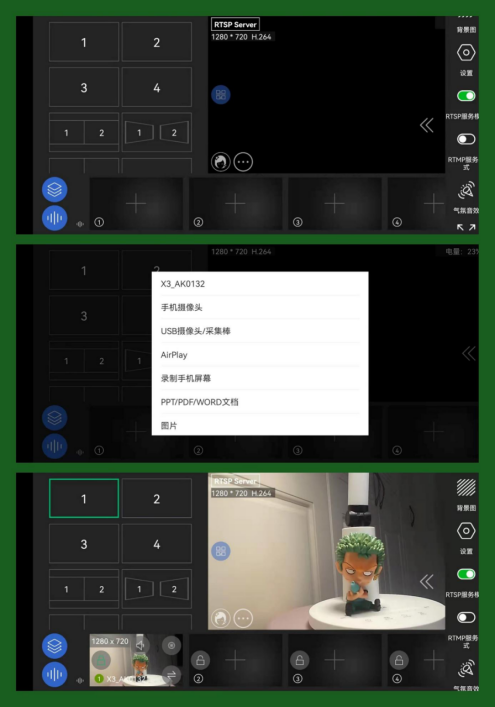

   4)进入多机位导播界面后,首先点击右边箭头按钮,拉出菜单,下滑到【RTSP 服务器】项并开启它(注意这是实现双向语音通话的关键),之后点击底栏第一个“+”方框,从列表中选择你的Drift相机,我这台是X3_AK0132, 这时候X3相机实时画面就出现在方框内,点击左边布局栏含有数字1的方框,实时画面就呈现在主窗口上。




   5)此时可以看到从X3过来的视频流和听到X3端的声音,如果我们对着平板说话, X3端也能够收到平板端的语音并播放出来,至此您的视频对讲机就大功告成了。

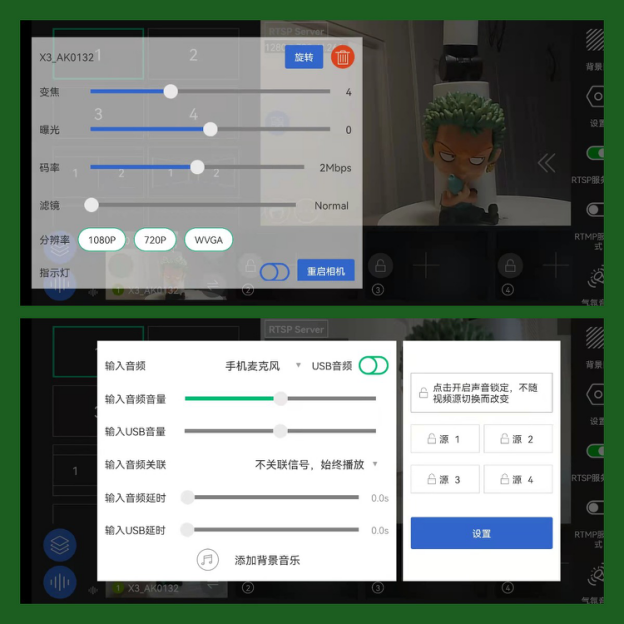

   彩蛋1:从平板端不仅仅只是接收X3的实时音视频,我发现还可以远程遥控相机的变焦,曝光等参数,只需要点击底栏预览框右上角的“设置”按钮,就能出现一堆很有趣的功能了

   彩蛋2:在导播界面的左下角,有一个声音图标,点击它可以弹出很多声音设置,可以调整输入音源,音量大小等,如果你发现声音有异常,可以调整一下这边的配置。




   好物推荐:

   1. 进行语音通话,建议购买官方标配的X3 专用耳机,虽然X3本身也有内置喇叭可以播放声音,但是如果在户外使用,使用X3专用耳机能极大提升通话效果。

   2. X3 的镜头有120度广角,常规使用完全没有问题,但是如果需要传输工作过程的近景画面,比如手部操作动作,就需要能够调整佩戴角度,官方很贴心地推出的一款头戴支架,恰好可以圆满地解决这个问题。




   小结:

   完整的攒出一套穿戴可视对讲设备,好像也没花什么钱,X3相机本身就是用于拍Vlog而购买的,平板电脑是家里现成的(手机也可以一样使用,我只是觉得平板画面要大一些,看的清楚一点),App是免费的,要当一套无线视频对讲设备用的话,可能唯一需要投资的是一套远距离的无线网桥。


   V导播录屏这款App 功能非常强大,因为有4个画面可以添加,貌似应该可以实现多人对讲的功能,这个后续等我研究出来再补一篇,分享给大家。
